كيفية ضبط فتحة فرامل الطبل YWZ | دليل خطوة بخطوة

فرامل الطبل الكهرهيدروليكية من سلسلة YWZ المضبوطة بشكل صحيح هي فرامل آمنة وفعالة. واحدة من أهم مهام الصيانة هي ضبط "الفتحة" (المعروفة أيضًا باسم "退距" أو الفجوة بين الحذاء والطبل). هذا الإجراء البسيط يضمن استجابة الفرامل بسرعة دون سحب، مما يطيل عمر أحذية الفرامل ويوفر الطاقة.

إذا كانت الفتحة كبيرة جدًا، سيكون وقت استجابة الفرامل بطيئًا. وإذا كانت صغيرة جدًا، ستسحب أحذية الفرامل على الطبل، مما يسبب تآكلًا مبكرًا وارتفاعًا في درجة الحرارة.

سيرشدك هذا الدليل العملي خلال العملية الصحيحة خطوة بخطوة لضبط الفتحة على فرامل الطبل من سلسلة YWZ وYWZ3B وYWZ4 وما شابهها.

السلامة أولاً: Before beginning any maintenance, ensure the equipment is locked out and tagged out (LOTO) according to your facility’s safety procedures. Ensure the brake is de-energized and in its applied (braked) state.

فهم نقطة الضبط الرئيسية

يتم ضبط الفتحة لضمان تحرك كلا حذائي الفرامل بعيدًا عن طبل الفرامل بمقدار متساوٍ عند تنشيط الدافع.

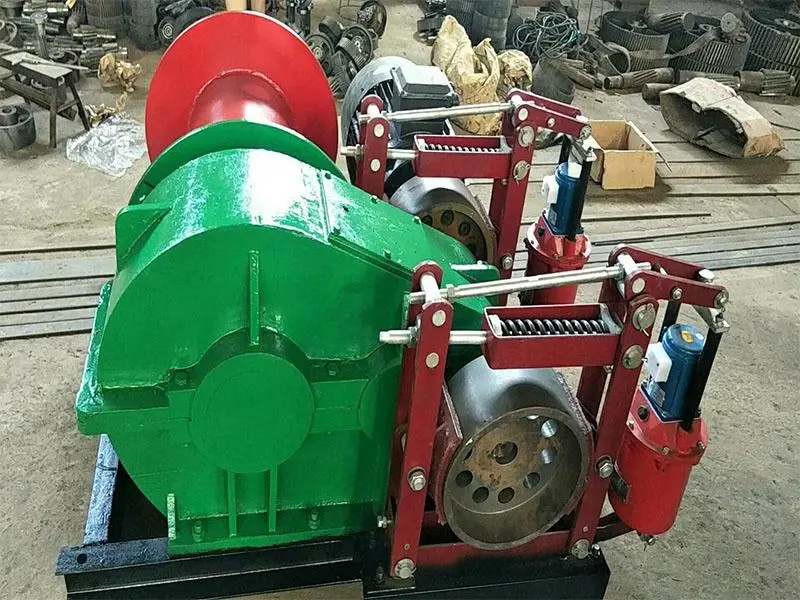

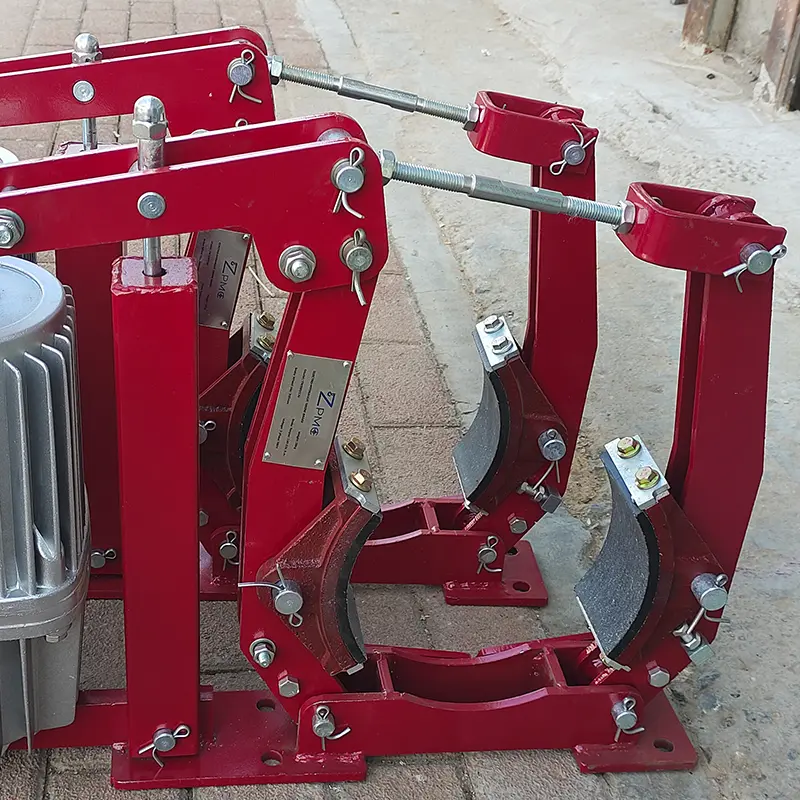

Look for a long, horizontal bolt located near the base of the brake, connecting the two main brake arms. This is the Clearance Equalizing Link / Adjustment Bolt. This is the only part you need to adjust for clearance.

IMPORTANT: Do not confuse this with the main vertical spring that controls the braking torque. We are not adjusting the braking force, only the pad gap.

إجراء الضبط خطوة بخطوة

الخطوة 1: فك صواميل القفل

لمسمار الضبط صامولة قفل (أو اثنتان) على كلا الجانبين لمنعها من الارتخاء بالاهتزاز. باستخدام مفتاحين، ثبت المسمار وأرخِ صواميل القفل هذه. تحتاج فقط إلى إرخائها بما يكفي للسماح للمسمار الرئيسي بالدوران بحرية.

الخطوة 2: تشغيل الفرامل لتحريرها

قم بتنشيط الفرامل مؤقتًا بحيث يقوم الدافع الكهرهيدروليكي (مثل الذي لدينا دافع سلسلة Ed) يتم تنشيطه بالكامل. سيؤدي ذلك إلى رفع أذرع الفرامل وسحب الأحذية بعيدًا عن الطبل، كاشفًا الفتحة الحالية.

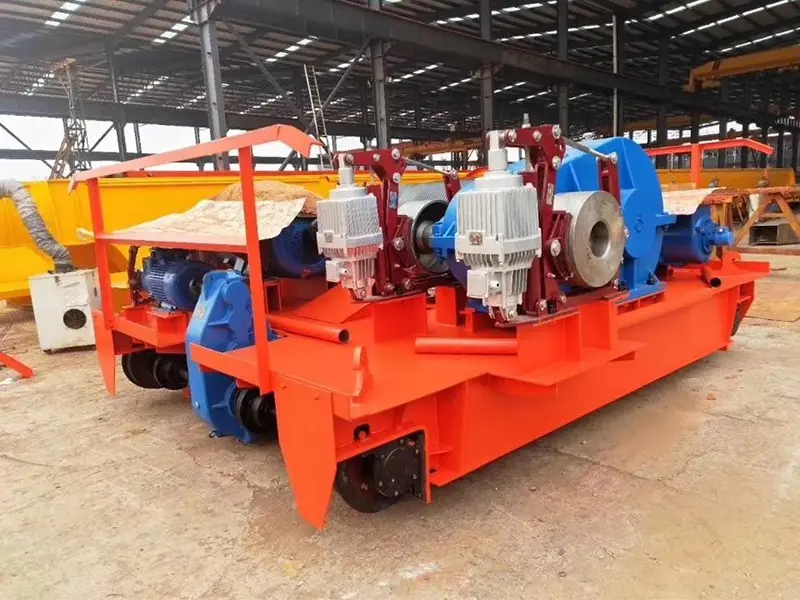

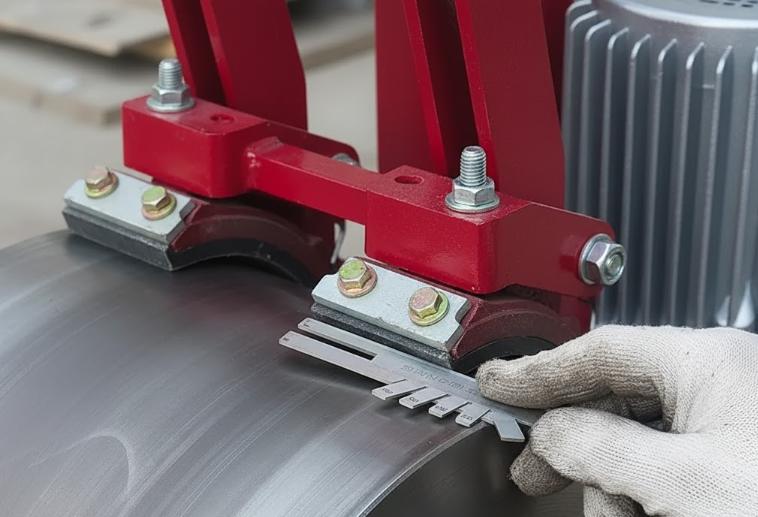

الخطوة 3: قياس الفتحة

مع تحرير الفرامل، استخدم مجموعة من مقاييس الفجوة لقياس الفتحة بين بطانة حذاء الفرامل وطبل الفرامل على كلا الجانبين الأيسر والأيمن. الهدف هو وجود فتحة متساوية على كلا الجانبين. يمكن أن يختلف الحجم المثالي للفتحة حسب قطر الفرامل، لكن النطاق الشائع هو من 0.5 مم إلى 1.0 مم. راجع دليل الفرامل الخاص بك للقيمة الموصى بها الدقيقة.

من المحتمل أن تجد أن أحد الجانبين لديه فتحة أكبر من الآخر.

الخطوة 4: ضبط المسمار لمعادلة الفتحات

هذه هي الخطوة الأساسية. بينما الفرامل لا تزال مفعلة ومحررة:

• لزيادة الفجوة على الجانب الأيمن (وتقليلها على اليسار)، قم بتدوير برغي التعديل باتجاه عقارب الساعة.
• لزيادة الفجوة على الجانب الأيسر (وتقليلها على اليمين)، قم بتدوير برغي التعديل عكس عقارب الساعة.

قم بتدوير المسمار بتغييرات صغيرة ومتدرجة (مثل ربع دورة في كل مرة) وأعد قياس الفتحات على كلا الجانبين بعد كل ضبط. استمر حتى تصبح الفتحة متساوية على الحذاء الأيسر والأيمن.

الخطوة 5: التحقق من التشغيل

بمجرد أن تصبح الفتحات متساوية، قم بإيقاف تشغيل الفرامل وتشغيلها عدة مرات. راقب أذرع وحذاء الفرامل. يجب أن تتحرك بسلاسة وبشكل متناظر. تحقق بصريًا من أن الفتحة على كلا الجانبين تبقى متساوية أثناء التشغيل.

H3: الخطوة 6: شد صواميل القفل

بعد إتمام الضبط، قم بإيقاف تشغيل الفرامل للمرة الأخيرة. الآن، قم بشد صواميل القفل التي قمت بفكها في الخطوة 1 بإحكام. استخدم مفتاحين مرة أخرى لضمان عدم دوران مسمار الضبط أثناء شد الصواميل. هذا ضروري للحفاظ على إعدادك.

كم مرة يجب ضبط الفتحة؟

يجب فحص فتحة حذاء الفرامل كجزء من جدول صيانة الوقاية الدورية. مع تآكل بطانات حذاء الفرامل، ستزداد الفتحة طبيعيًا. قاعدة جيدة هي فحص وضبط الفتحة في كل مرة تقوم فيها بالتشحيم الروتيني، أو إذا لاحظت تأخيرًا في استجابة الفرامل.

بإتقان هذا الضبط البسيط، تضمن عمل فراملتك بأداء ذروة، مما يعزز كل من السلامة وموثوقية معداتك.
