L'Actionneur Électrique Hydraulique à Épreuve d'Explosion BEd est un produit de haute qualité qui a été développé pour répondre aux normes industrielles les plus strictes.
Aperçu du produit
L'actionneur hydraulique électrique antidéflagrant BEd a été développé par notre entreprise en utilisant une technologie avancée introduite de l'entreprise allemande EMG, spécifiquement pour entraîner des freins à bloc hydraulique électriques. Ce produit est largement utilisé dans des secteurs tels que le levage, le transport, la métallurgie, l'exploitation minière, les ports et la construction, et peut également réaliser des mouvements de va-et-vient rapides, circulaires et oscillants grâce à des mécanismes à levier. Ses performances antidéflagrantes sont conformes à la norme GB3836.2-2000, ce qui le rend adapté à une utilisation dans les puits de mines de charbon et dans des environnements contenant des mélanges explosifs de gaz ou de vapeurs inflammables et d'air dans les classes IIA, IIB et IIC, ainsi que dans les groupes de température T1-T4.
Conditions de fonctionnement
Altitude : La distance maximale est de 1 000 mètres.
Température ambiante : -20°C à 40°C
Humidité : L'humidité relative maximale moyenne sur le site d'installation pendant le mois le plus humide est de 90 % ou moins, et la température minimale moyenne est de 25 °C ou plus.
Niveau de pollution : Ceci a été autorisé jusqu'au niveau 3.
Spécifications de l'alimentation électrique : L'alimentation électrique est de type triphasé AC, avec des tensions de 127V/220V, 380V/660V, 660V/1140V et des fréquences de 50Hz ou 60Hz.
Veuillez trouver ci-dessous les paramètres techniques :
Les modèles de produits sont divisés en deux catégories principales : course courte et course longue. Les paramètres techniques pour chaque modèle sont les suivants :
Détails du modèle d'actionneur à course courte
BEd30/5
- Force nominale : 300N
- Course nominale : 50mm
- Tension nominale : 380V
- Force de ressort nominale : 270N
- Poids : 32KG
BEd50/6
- Poussée nominale : 500N
- Course nominal : 60 mm
- Tension nominale : 380 V
- Force de ressort nominale : 460 N
- Poids : 47 KG
BEd80/6
- Poussée nominale : 800N
- Course nominale : 60mm
- Tension nominale : 380 V
- Force de ressort nominale : 750N
- Poids : 48KG
BEd121/6
- Poussée nominale : 1250N
- Course nominal : 60 mm
- Tension nominale : 380V
- Force de ressort nominale : 1200N
- Poids : 68KG
BEd201/6
- Poussée nominale : 2000N
- Course nominal : 60 mm
- Tension nominale : 380V
- Force de ressort nominale : 1900N
- Poids : 68KG
BEd301/6
- Poussée nominale : 3000N
- Course nominal : 60 mm
- Tension nominale : 380V
- Force de ressort nominale : 2700N
- Poids : 70 kg
Détails du modèle d'actionneur à grand débattement
BEd50/12
- Force nominale : 500 N
- Course nominale : 120 mm
- Tension nominale : 380 V
- Force de ressort nominale : 275 N
- Poids : 57 kg
BEd80/12
- Poussée nominale : 800 N
- Course nominale : 120 mm
- Tension nominale : 380V
- Force de ressort nominale : 280N
- Poids : 58KG
BEd121/12
- Poussée nominale : 1250N
- Course nominale : 120 mm
- Tension nominale : 380V
- Force de ressort nominale : 310N
- Poids : 68KG
BEd201/12
- Poussée nominale : 2000N
- Course nominale : 120 mm
- Tension nominale : 380V
- Force de ressort nominale : 385N
- Poids : 68KG
BEd301/12
- Poussée nominale : 3000N
- Course nominale : 120 mm
- Tension nominale : 380V
- Force de ressort nominale : 470N
- Poids : 70KG
Dimensions

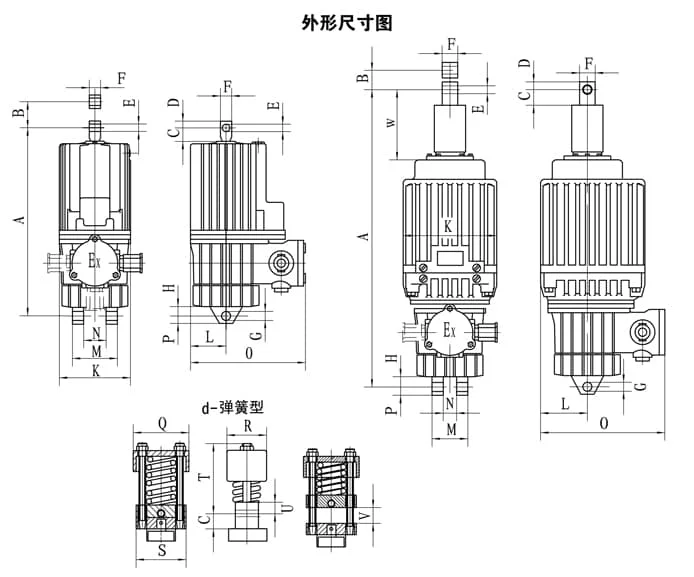

Veuillez vous référer aux dessins ci-joints pour tous les détails des paramètres dimensionnels de chaque modèle. Ceux-ci incluent les dimensions principales (A, B, C, D) et d'autres paramètres. Veuillez noter que les dimensions spécifiques varient selon le modèle. La conception reste flexible pour s'adapter aux besoins de différents scénarios d'application.
Veuillez trouver ci-dessous les détails de la réunion.
Unité : (mm)
| Modèles | A | B | C | D | E | F | G | H | K | L | M | N | 〇 | P | 〇 | R | S | T | U | V | W |
| BEd30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 55 | 75 | 98 | 20 | 15 | |
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 55 | 75 | 100 | 22 | 15 | |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 55 | 75 | 100 | 22 | 15 | |
| BEd50/12 | 570 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | |||||||
| BEd80/12 | 570 | 120 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | |||||||
| BEd121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
| BEd201/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
| BEd301/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 80 | 120 | 147 | 35 | 20 | 130 |
| BEd121/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 190 | ||||||
| BEd201/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 190 | ||||||
| BEd301/12 | 750 | 120 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 190 |
Veuillez noter : Des modèles spécifiques et des dimensions structurelles peuvent être modifiés sans préavis.
L'actionneur hydraulique électrique antidéflagrant BEd a gagné la reconnaissance du marché pour sa performance efficace et fiable ainsi que sa large gamme d'applications. Ce produit garantit une performance sûre et fiable dans des environnements complexes, grâce à son respect de normes de qualité rigoureuses et à sa capacité à fournir un support technique avancé. Pour toute application industrielle nécessitant un fort effort et des normes de sécurité élevées, l'actionneur BEd est le choix idéal.
Si vous avez besoin de plus d'informations ou de support technique, n'hésitez pas à contacter notre entreprise.
