Vue d'ensemble

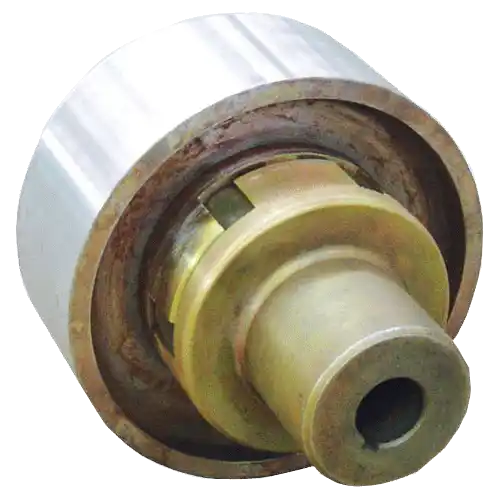

L'accouplement à mâchoires élastique LMZ-I est un accouplement industriel haute performance conçu pour répondre aux exigences des systèmes de transmission modernes. Conformes à la norme GB/T5272-2002, ces accouplements offrent une fonctionnalité et une fiabilité exceptionnelles. Leur conception innovante intègre un élément élastique en forme d'étoile, ce qui leur permet de compenser le désalignement axial, de réduire les vibrations, d'absorber les chocs et d'offrir une grande capacité portante. Ces caractéristiques en font une solution polyvalente et durable pour les applications industrielles exigeantes.
Caractéristiques principales
- Absorption efficace des vibrations et des chocs
Équipé d'un élément élastique en étoile, l'accouplement LMZ-I absorbe efficacement les vibrations et les chocs du système de transmission, protégeant les machines des charges dynamiques excessives et prolongeant leur durée de vie. - Conception compacte et légère
L'accouplement présente une faible taille radiale, une construction légère et un faible moment d'inertie, ce qui le rend idéal pour les systèmes de transmission à vitesse et couple moyens. Sa structure simple ne nécessite pas de lubrification, réduisant ainsi les coûts de maintenance et les temps d'arrêt. - Grande adaptabilité et durabilité
Conçu pour supporter des démarrages fréquents, des rotations avant et arrière et des environnements de fonctionnement difficiles, l'accouplement LMZ-I fonctionne de manière fiable dans une large plage de températures de -35°C à 80°C. - Compensation automatique des désalignements
L'élément élastique se déforme de façon élastique pour compenser tout désalignement axial entre les arbres, assurant des performances opérationnelles stables et minimisant l'usure des composants connectés. - Robuste et fiable
Avec une grande capacité portante, l'accouplement LMZ-I est idéal pour les applications nécessitant des performances constantes, telles que les machines industrielles, les pompes et les systèmes de transmission de puissance.
Spécifications techniques
Ci-dessous se trouve un tableau de spécifications détaillées pour le coupleur à mâchoire élastique LMZ-I :
| Modèle | Couple nominal Tn (N.m) | Vitesse autorisée n (tr/min) | Plage de diamètre de l'alésage de l'arbre (mm) | Moment d'inertie (Kg.m²) | Poids (Kg) | Dureté de l'élément élastique (HA/HD) |
|---|---|---|---|---|---|---|
| LMZ5-I-160 | 250 | 4750 | 25-45 | 0.001 | 6 | 80 ± 5 / 60 ± 5 |
| LMZ6-I-200 | 400 | 710 | 30-48 | 0.005 | 11 | 80 ± 5 / 60 ± 5 |
| LMZ7-I-200 | 630 | 1120 | 35-56 | 0.006 | 13 | 80 ± 5 / 60 ± 5 |
| LMZ8-I-315 | 2400 | 315 | 45-65 | 0.034 | 24 | 80 ± 5 / 60 ± 5 |
| LMZ10-I-500 | 4500 | 9000 | 60-100 | 0.110 | 74 | 80 ± 5 / 60 ± 5 |
| LMZ12-I-630 | 6300 | 12500 | 80-130 | 0.213 | 213 | 80 ± 5 / 60 ± 5 |
| LMZ14-I-800 | 12500 | 25000 | 100-160 | 0.510 | 510 | 80 ± 5 / 60 ± 5 |
Remarque: Le poids et le moment d'inertie sont des valeurs approximatives calculées sur la base du matériau en fonte recommandé et du diamètre d'alésage d'arbre minimum.
Scénarios d'application
Le coupleur LMZ-I est idéal pour diverses applications industrielles :
- Fabrication de machines: Convient pour la connexion des arbres de transmission dans les systèmes à vitesse et couple moyens.
- Pompes et compresseurs: L'absorption des chocs et l'amortissement des vibrations en font une solution idéale pour les opérations à démarrages et arrêts fréquents.
- Équipements d'automatisation: La compensation précise des désalignements garantit un fonctionnement stable à long terme.
- Production d'énergie: Performances fiables en rotations avant et arrière dans les systèmes de transmission critiques.
Avantages pour le client
- Coûts de maintenance réduits: Aucune lubrification requise, réduisant les dépenses d'exploitation et simplifiant l'entretien.
- Prolongation de la durée de vie des équipements: L'absorption des chocs et l'amortissement des vibrations protègent les machines contre les dommages et l'usure prématurée.
- Adaptabilité aux environnements difficiles: Large plage de températures de fonctionnement et grande capacité de charge garantissent des performances fiables dans des conditions industrielles exigeantes.
Conclusion
Le coupleur à mâchoire élastique LMZ-I est conçu pour répondre aux besoins divers des systèmes de transmission industriels modernes. Son excellente capacité d'amortissement des vibrations, sa compensation des désalignements, son design compact et sa haute fiabilité en font un choix idéal pour des secteurs tels que la fabrication, l'automatisation, l'énergie, et bien d'autres.
Pour plus d'informations ou pour discuter des exigences personnalisées, contactez notre équipe technique dès aujourd'hui.
