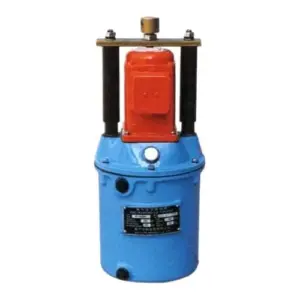

YT1 Series Electric Hydraulic Actuators

Le propulseur électro-hydraulique de la série YT1 offre un freinage fiable pour les machines industrielles, personnalisable en fonction de divers environnements, garantissant ainsi sécurité et efficacité.

  • Modèle : YT1-18ZB/2, YT1-25ZB/4, YT1-25ZC/4, YT1-45Z/4, YT1-45Z/5, YT1-45Z/6, YT1-90Z/6, YT1-90Z/8, YT1-125Z/10, YT1-180Z/8, YT1-180Z/10, YT1-180Z/12, YT1-320Z/12, YT1-320Z/20, YT1-25/4, YT1-45/6, YT1-90/8, YT1-125/10, YT1-180/12
  • Conduire : 380V AC
  • Fonction : La force hydraulique déplace le frein.
  • Application : Freinage des machines industrielles.
Contactez le responsable des ventes

Les actionneurs électro-hydrauliques de la série YT1 sont des composants essentiels des systèmes de freinage industriels. Ils sont conçus pour résister aux défis des environnements d'exploitation difficiles et pour répondre aux diverses exigences d'application de nos clients. Ces actionneurs sont le choix idéal pour une large gamme d'équipements industriels en raison de leurs performances et de leur fiabilité exceptionnelles.

Caractéristiques du produit

Isolation et protection : Les actionneurs de la série YT1 ont un indice d'isolation de classe B et un indice de protection de boîtier IP54, ce qui garantit un fonctionnement stable dans les environnements extérieurs exposés à la pluie, à la neige, à des gaz ou à des fluides corrosifs. Pour les environnements spéciaux, nous avons le plaisir de proposer des modèles résistants à la corrosion, qui améliorent la durabilité.

Options de personnalisation : La série YT1 peut être personnalisée pour fournir des actionneurs avec différentes tensions et fréquences selon les besoins du client. Les moteurs spécialisés à trois épreuves conviennent aux exigences des types "TH", "AH" et hybrides, garantissant des performances optimales dans divers scénarios d'application.

Conditions de fonctionnement : Cette série d'actionneurs convient aux environnements dont la température est comprise entre -20°C et 45°C et dont l'humidité relative ne dépasse pas 90%. Sa conception est conforme à la norme GB755-2000, ce qui permet de l'utiliser dans des environnements dépourvus de gaz et de poussières inflammables, explosifs ou corrosifs.

Vous trouverez ci-dessous un rapport sur l'analyse du modèle.
Le système de dénomination des modèles de la série YT1 fournit des informations détaillées sur le produit. Par exemple, dans le modèle YT1-18ZB/2:

Veuillez noter que YT1 indique le modèle de l'actionneur.
Dans ce contexte, 18 indique la poussée nominale en kilogrammes.
Veuillez noter que Z indique un ressort sans charge.
Les lettres ZB et ZC sont utilisés pour indiquer les variations structurelles.
Les /2 indique le code de la course nominale ; les paramètres spécifiques sont détaillés dans la fiche technique du produit.
En outre, l'actionneur peut être équipé de codes de fonction optionnels, tels que :

E1 : Il s'agit d'un interrupteur mécanique à déplacement vers le haut.
E2 : Interrupteur mécanique de descente.
EB : Il s'agit d'un interrupteur à détection de course.

Domaines d'application

Les Série YT1 Les actionneurs électriques hydrauliques sont largement utilisés dans les systèmes de freinage de diverses industries, notamment la métallurgie, l'exploitation minière, les ports et la construction. Ces actionneurs contribuent à améliorer la sécurité des équipements et l'efficacité opérationnelle. Leur conception robuste et leurs options de personnalisation flexibles en font une solution idéale pour les environnements industriels complexes.

Les actionneurs de la série YT1 combinent une technologie avancée et un contrôle de qualité strict pour garantir des performances élevées et une longue durée de vie. Cet engagement en faveur de l'excellence répond aux exigences les plus élevées des clients en matière de fiabilité et de durabilité. Les actionneurs de la série YT1 sont synonymes de qualité et de confiance.

La liste suivante comprend tous les paramètres

YT1-18ZB/2

  • Poussée nominale : 18 kg
  • Course : 25 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure

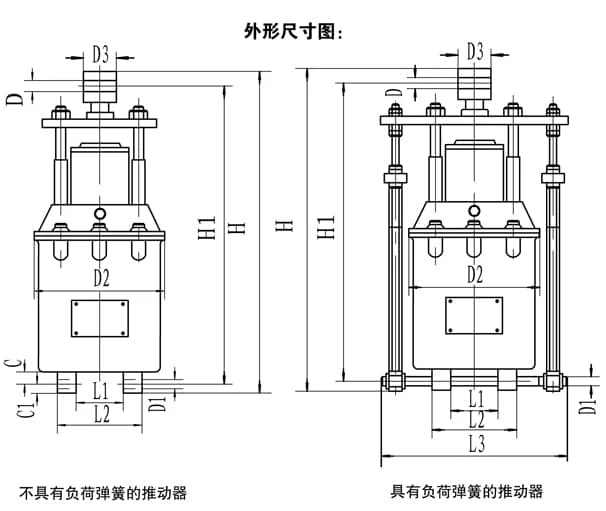

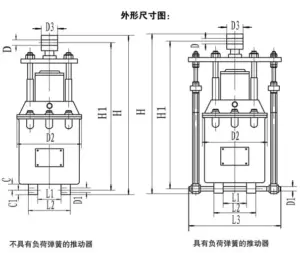

  • Dimensions D×D1×D2×D3 : 12×12×137×25
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 343×321×25×50×15×12
  • Poids : 9 kg

YT1-25ZB/4

  • Poussée nominale : 25 kg
  • Course : 40 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 12×16×154×25
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 386×360×32×64×18×16
  • Poids : 12 kg

YT1-25ZC/4

  • Poussée nominale : 25kg
  • Course : 40 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 12×16×154×25
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 408×380×32×64×18×16
  • Poids : 12 kg

YT1-45Z/4

  • Poussée nominale : 45 kg
  • Course : 40 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 16×20×178×30
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 496×460×47×94×23×20
  • Poids : 18 kg

YT1-45Z/5

  • Poussée nominale : 45 kg
  • Course : 50 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 16×20×178×30
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 496×460×47×94×23×20
  • Poids : 18 kg

YT1-45Z/6

  • Poussée nominale : 45kg
  • Course : 60 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 16×20×178×30
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 496×460×47×94×23×20
  • Poids : 18 kg

YT1-90Z/6

  • Poussée nominale : 90 kg
  • Course : 60 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 20×25×210×40
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 600×555×60×120×30×25
  • Poids : 28 kg

YT1-90Z/8

  • Poussée nominale : 90 kg
  • Course : 80 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 20×25×210×40
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 600×555×60×120×30×25
  • Poids : 28 kg

YT1-125Z/10

  • Poussée nominale : 125 kg
  • Course : 100 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 25×25×254×50
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 745×695×40×90×30×25
  • Poids : 52 kg

YT1-180Z/8

  • Poussée nominale : 180 kg
  • Course : 80 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 25×30×254×50
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 820×765×85×170×40×30
  • Poids : 55 kg

YT1-180Z/10

  • Poussée nominale : 180 kg
  • Course : 100 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 25×30×254×50
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 820×765×85×170×40×30
  • Poids : 55 kg

YT1-180Z/12

  • Poussée nominale : 180 kg
  • Course : 120 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 25×30×254×50
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 820×765×85×170×40×30
  • Poids : 55 kg

YT1-320Z/12

  • Poussée nominale : 320 kg
  • Course : 120 mm
  • Capacité du moteur : 1 kW
  • Tension/courant : 380 V / 3 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D2×D3 : 35×35×375×55
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 877×815×100×190×44×35
  • Poids : 125 kg

YT1-320Z/20

  • Poussée nominale : 320 kg
  • Course : 200 mm
  • Capacité du moteur : 1 kW
  • Tension/courant : 380 V / 3 A
  • Temps de montée/descente : 2s / 2s
  • Fréquence : 470 fois/heure
  • Dimensions D×D1×D2×D3 : 35×35×375×55
  • Dimensions d'installation H×H1×L1×L2×C×C1 : 957×895×100×190×44×35
  • Poids : 135 kg

YT1-25/4

  • Force de freinage du ressort : 20 kg
  • Course : 40 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D3 : 12×16×408
  • Dimensions d'installation H×H1×L1×L2×L3×C×C1 : 380×32×64×228×18×16
  • Poids : 14 kg

YT1-45/6

  • Force de freinage du ressort : 40 kg
  • Course : 60 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D3 : 16×20×496
  • Dimensions d'installation H×H1×L1×L2×L3×C×C1 : 460×47×94×266×23×20
  • Poids : 21 kg

YT1-90/8

  • Force de freinage du ressort : 70 kg
  • Course : 80 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D3 : 20×25×600
  • Dimensions d'installation H×H1×L1×L2×L3×C×C1 : 555×60×120×320×30×25
  • Poids : 31 kg

YT1-125/10

  • Force de freinage du ressort : 90 kg
  • Course : 100 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D3 : 25×25×745
  • Dimensions d'installation H×H1×L1×L2×L3×C×C1 : 695×40×90×390×30×25
  • Poids : 56 kg

YT1-180/12

  • Force de freinage du ressort : 105 kg
  • Course : 120 mm
  • Capacité du moteur : 0,06 kW
  • Tension/courant : 380 V / 0,28 A
  • Temps de montée/descente : 0,6 s / 0,4 s
  • Fréquence : 720 fois/heure
  • Dimensions D×D1×D3 : 25×30×820
  • Dimensions d'installation H×H1×L1×L2×L3×C×C1 : 765×85×170×420×40×30
  • Poids : 60 kg
Notez ce produit

Laissez le premier commentaire

Vous pouvez aussi aimer

FAQ à propos de YT1 Series Electric Hydraulic Actuators

Questions fréquemment posées

Questions les plus fréquemment posées par les clients qui ont acheté YT1 Series Electric Hydraulic Actuators.

  • Quelles sont les principales spécifications à prendre en compte lors du choix d'un modèle ?

    Tenez compte de la poussée nominale, de la longueur de course, de la capacité du moteur et des dimensions de l'installation pour assurer la compatibilité avec les exigences de votre système.

  • Le propulseur peut-il fonctionner dans des conditions environnementales extrêmes ?

    Oui, le propulseur est conçu pour fonctionner à des températures allant de -20°C à 45°C et dans des environnements présentant une humidité relative allant jusqu'à 90%. Pour les environnements corrosifs, optez pour le modèle anticorrosion.

  • Est-il possible de personnaliser le système pour répondre à des exigences différentes en matière de tension et de fréquence ?

    Oui, la personnalisation est possible pour répondre à des besoins spécifiques en matière de tension et de fréquence. Contactez-nous pour des solutions sur mesure.

  • Quelles sont les exigences en matière de maintenance pour ces propulseurs ?

    Une inspection et un nettoyage réguliers sont recommandés pour garantir des performances optimales. Suivez les directives d'entretien fournies dans le manuel de l'utilisateur.

  • Comment interpréter le numéro de modèle ?

    Le numéro de modèle indique la capacité de poussée, le type de structure et le code de course. Des codes supplémentaires peuvent spécifier des caractéristiques additionnelles telles que des interrupteurs de fin de course mécaniques ou inductifs.

  • Ces propulseurs peuvent-ils être utilisés à l'extérieur ?

    Oui, avec un indice de protection IP54, ils peuvent être utilisés à l'extérieur, mais veillez à les installer correctement pour éviter les infiltrations d'eau.

  • Quels sont les dispositifs de sécurité inclus ?

    Les propulseurs comprennent des options pour les interrupteurs de fin de course mécaniques et inductifs afin d'améliorer la sécurité opérationnelle.

  • Comment fonctionne la garantie ?

    La garantie couvre les défauts de fabrication pendant une période déterminée. Reportez-vous au document de garantie pour connaître les conditions détaillées.

  • Puis-je bénéficier d'une assistance technique pendant l'installation ?

    Oui, une assistance technique est disponible pour vous aider dans l'installation et le dépannage. Contactez notre équipe d'assistance pour obtenir de l'aide.

  • Quel est le délai de livraison ?

    Les délais de livraison varient en fonction du modèle et des exigences de personnalisation. Contactez le service commercial pour obtenir des estimations de livraison spécifiques.

Ces réponses sont conçues pour répondre à vos préoccupations de manière exhaustive, afin que vous puissiez investir en toute confiance dans la YT1 Series Electric Hydraulic Actuators pour vos applications critiques. si vous avez d'autres questions, veuillez contacter notre service clientèle 7/24.
