Os travões hidráulicos de ação direta da série ADH são travões de segurança de alto desempenho, aplicados por mola e com libertação hidráulica, concebidos para aplicações industriais exigentes. Estes travões à prova de falhas proporcionam uma retenção estática fiável e potência de paragem de emergência, garantindo a segurança e a integridade de maquinaria crítica. A sua conceção compacta e de ação direta oferece um tempo de resposta rápido e uma integração simples em sistemas novos ou existentes.
Principais caraterísticas e vantagens técnicas
- Operação Fail-Safe: O travão é accionado por força de mola pré-definida, garantindo que a travagem ocorre automaticamente em caso de falha de energia ou perda de pressão hidráulica. Isto é crítico para aplicações com prioridade na segurança.
- Mecanismo de Acção Directa: Sem alavancas intermédias, a pressão hidráulica actua directamente sobre o pistão, proporcionando tempos de resposta rápidos tanto para accionamento como para libertação.
- Estabilidade Térmica Superior: O desenho de disco aberto permite uma dissipação de calor eficiente, mantendo um desempenho de travagem consistente mesmo durante ciclos frequentes, ao contrário dos travões de tambor fechados.
- Binário de Travagem Consistente: A força de travagem é linearmente relacionada com a força da mola e não é afectada pela direcção de rotação, oferecendo desempenho previsível e estável.
- Manutenção Simplificada: O desenho permite fácil inspecção e substituição das pastilhas de fricção, minimizando o tempo de inactividade e os custos de manutenção. A pequena folga de ar incorporada (0.05–0.15mm) requer ajustes mínimos ao longo da vida útil das pastilhas.
- Construção Compacta e Robusta: Oferece alto binário de travagem numa unidade mais pequena e leve comparada com travões de tambor tradicionais, poupando espaço valioso e reduzindo a carga estrutural.
Especificações do modelo da série ADH
Selecione o modelo adequado com base na força de travagem necessária, no diâmetro do disco e na pressão do sistema. A força de travagem para cada modelo pode ser determinada com precisão utilizando as fórmulas fornecidas.
Guia de cálculo da força de travagem
A fórmula da força de travagem é Força de Travagem (N) = (P – 0.25) x Constante, onde:
- P é a pressão de trabalho do seu sistema hidráulico em MPa.
- 0.25 MPa é a pressão de retorno equivalente das molas de retorno.
- A Constante é específica para cada modelo (por exemplo, 1560 para o ADH60).
O Binário de Travagem (N.m) é então calculado por: Força de Travagem (N) / 1000 x Raio de Fricção Efectivo (B).
| Modelo | Diâmetro do disco aplicável (ΦA mm) | Raio de fricção efetivo (B mm) | Pressão de trabalho (P MPa) | Fórmula da força de travagem (N) | Volume do cilindro (cm³) | Peso (kg) |
|---|---|---|---|---|---|---|
| ADH60 | 315 – 445 | 117 – 183 | 5 | (P - 0,25) x 1560 | 26 | 23 |
| ADH90 | 495 – 625 | 190 – 255 | 5 | (P - 0,25) x 3000 | 35 | 46 |
| ADH120 | 705 – 795 | 278 – 322 | 5 | (P - 0,25) x 4710 | 54.9 | 68 |

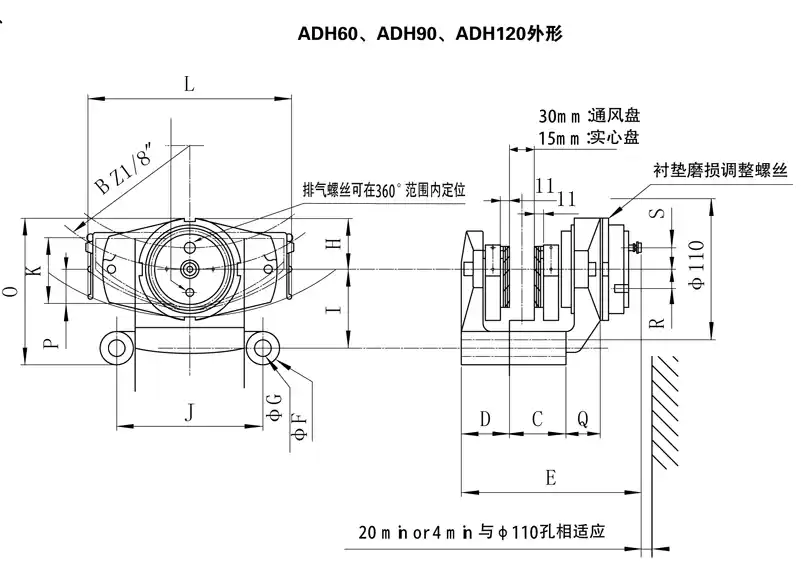

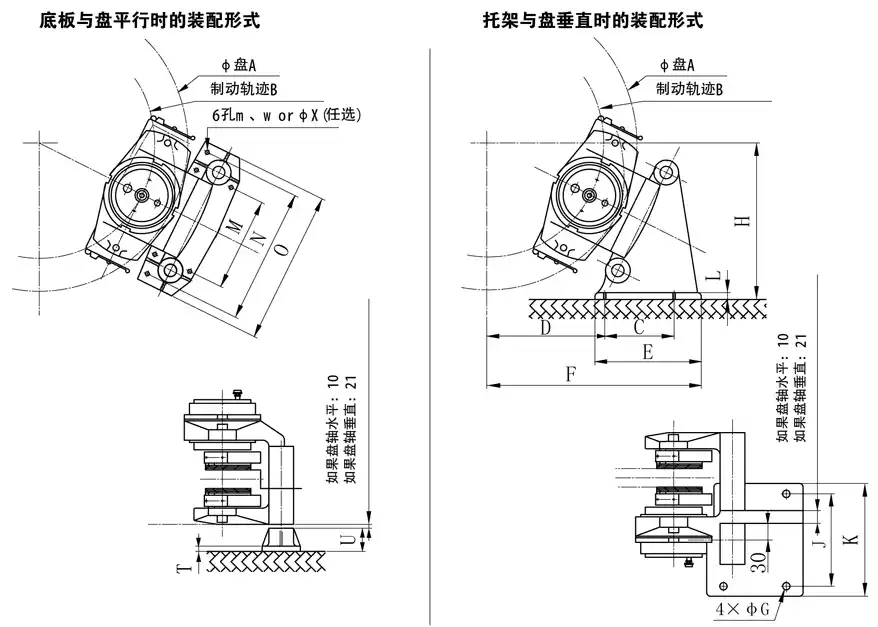

Desenhos dimensionais e dados de instalação
O desenho e a tabela seguintes fornecem todas as dimensões necessárias para a conceção e integração do sistema. Certifique-se de que a pinça de travão está corretamente alinhada com o disco de travão durante a instalação.
| Modelo | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | T | U | W | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ADH60 | 315-445 | 117-183 | 90-115 | 135-160 | 130-155 | 245-295 | 12 | 160-225 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 |
| ADH90 | 495-625 | 190-255 | 145-170 | 165-190 | 195-220 | 335-385 | 14 | 250-315 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 |
| ADH120 | 705-795 | 278-322 | 210-230 | 230-250 | 270-290 | 470-510 | 16 | 355-400 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
Aplicações recomendadas
O design robusto e o desempenho fiável da série ADH fazem dela a escolha ideal para:
- Gruas e equipamento de elevação (por exemplo, pórticos, pontes rolantes)
- Guinchos e enroladores
- Máquinas de bombordo e de convés
- Sistemas de correias transportadoras
- Maquinaria mineira e metalúrgica
- Travões de rotor e de guinada de turbinas eólicas
Condições de funcionamento
- Temperatura Ambiente: -25°C a +40°C
- Frequência de Funcionamento: Menos de 720 ciclos por hora
- Altitude: Não superior a 2000m
- Ambiente: Adequado para uso em interior ou exterior com protecção contra chuva/ neve. O ambiente deve estar livre de meios explosivos e gases corrosivos ou poeiras condutoras que possam danificar metais e isolação.
- Humidade Relativa: Não superior a 90%
- Alimentação: DC110V ou DC220V. Por favor especifique quaisquer requisitos de tensão especiais durante a encomenda.
