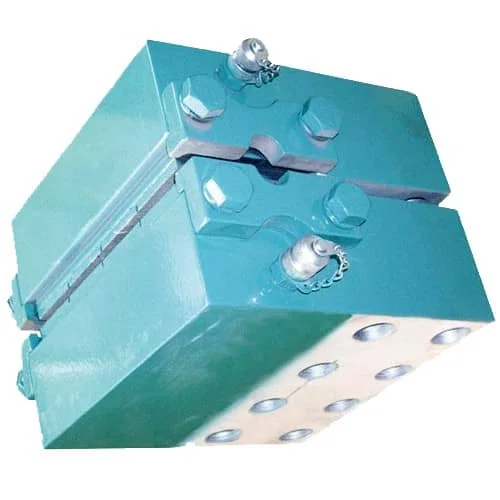

Série DADH de Freios Hidráulicos de Ação Direta: Soluções de Frenagem para Aplicações Industriais Pesadas
Em aplicações industriais de alta resistência, o desempenho do sistema de travagem afeta diretamente a segurança e a eficiência da operação do equipamento. A série DADH de travões hidráulicos de ação direta foi projetada para fornecer uma funcionalidade de travagem fiável para enfrentar os desafios de ambientes industriais de alta intensidade e contínuos, satisfazendo os requisitos rigorosos das aplicações em termos de força de travagem, velocidade de resposta e durabilidade.
Capacidade de frenagem precisa: Atende a exigências de carga rigorosas
Os freios da série DADH utilizam controle hidráulico preciso para garantir uma saída de força de frenagem estável sob diferentes condições de trabalho.
- DADH195 Tipo: Este modelo é adequado para aplicações que envolvem alta inércia e cargas pesadas. Com uma pressão de trabalho de 100 bar, o DADH195 alcança uma força de travagem estática de 195.000 N (com pastilhas do tipo A) e uma força de travagem dinâmica de 145.500 N (com pastilhas do tipo M). O torque de travagem pode ser calculado usando a seguinte fórmula: Torque de travagem = [Força de travagem / 1000] × [(ΦB) / 2 – 90] N·m. Este design facilita a quantificação precisa da relação entre a força de travagem e o diâmetro do disco, proporcionando um torque controlável para a travagem do equipamento.
- Modelo DADH103: Este modelo é adequado para aplicações de médio a localmente pesado, caracterizado pela sua estrutura compacta e desempenho equilibrado. A uma pressão de trabalho de 120 bar, o DADH103 pode gerar uma força de frenagem estática de 103.000 N (com almofadas do tipo A) e uma força de travagem dinâmica de 77.250 N (com pastilhas do tipo M). O torque de travagem pode ser calculado como **=[força de travagem/1000] x [(ΦB)/2-50] N.m; em configurações específicas, a força de travagem pode ser derivada de uma pressão de 675 N/bar, com a fórmula de cálculo do torque de travagem sendo **=[força de travagem/1000] x (ΦB/2-83) N.m**. A disponibilidade de diferentes opções de pastilhas (A ou M) e coeficientes de torque de travagem permite que os usuários selecionem características de travagem apropriadas com base nas condições reais de operação.
Otimize o tempo de resposta e a eficiência operacional
A resposta rápida do sistema de travagem é crucial para melhorar o ciclo de operação dos equipamentos industriais. A série DADH é projetada para otimizar a velocidade de resposta e reduzir as perdas operacionais.
- O sistema hidráulico da série DADH otimiza a capacidade de deslocamento do pistão. A capacidade total de deslocamento de liberação do DADH195 é 57 cm³ (14,25 cm³ por pistão), enquanto que a do DADH103 é 22,7 cm³ (5,5 cm³ por pistão). Esses parâmetros refletem a eficiência de retorno do pistão, o que ajuda a reduzir o tempo de espera após a liberação do freio.
- Todos os modelos DADH apresentam uma folga única de 3 mm de precisão (como o DADH195-DZ II), garantindo que as pastilhas de fricção e os discos de freio se separem rapidamente após a liberação do freio, reduzindo assim efetivamente a resistência por fricção e a perda de calor resultante, e melhorando a eficiência operacional geral do sistema.
- Os freios da série DADH suportam altas frequências de operação e podem lidar com ciclos de frenagem de menos de 720 vezes por hora, tornando-os adequados para aplicações industriais que requerem operações frequentes de partida e parada.
Força estrutural e adaptabilidade ambiental
Os freios da série DADH demonstram excelente resistência estrutural e adaptabilidade ambiental em ambientes industriais severos, visando prolongar a vida útil e reduzir os requisitos de manutenção.
- Faixa de temperatura de operação: Esta série de produtos pode operar de forma estável em um ambiente com temperaturas que variam de -25°C a 40°C.
- Adequação à altitude: Projetado para uso em altitudes não superiores a 2000m.
- Proteção do Meio Ambiente: A estrutura do produto é capaz de proteger contra gases não corrosivos e poeira não condutiva, e pode ser utilizada em ambientes internos ou em ambientes com medidas de proteção contra chuva e neve, onde a umidade relativa não excede 90%. Essas características ajudam a reduzir o impacto dos fatores ambientais externos no desempenho e na vida útil do freio.
- Em termos de peso do produto, o DADH195 pesa 230 kg e o DADH103 pesa 60 kg. Estas especificações de peso são compatíveis com sua capacidade de carga e robustez estrutural.
- Sob condições de desgaste, o volume total de DADH195 pode atingir 1726 cm³ (431,5 cm³ por pistão), enquanto o volume total do DADH103 pode atingir 91 cm³ (22,7 cm³ por pistão). Este parâmetro indica que, mesmo com um certo grau de desgaste nas pastilhas de fricção, o travão ainda pode manter o funcionamento eficaz do sistema hidráulico, ajudando a prolongar o ciclo de manutenção.
- Os suportes de freio DC 110V ou DC 220V tensões de alimentação e podem ser configurados de acordo com requisitos específicos do usuário.
A série DADH de travões hidráulicos de ação direta foi projetada para fornecer funções de travagem estáveis e eficientes para equipamentos industriais, com parâmetros e características de design que oferecem suporte técnico para a operação fiável do equipamento.
